丹佛斯006-0032过滤配件danfoss正品FA20 006-0032FA20 006-0032
| 产品型号： |
FA20 006-0032 |
| 品 牌： |
丹佛斯 |
|
|
| 所 在 地： |
广东广州白云区 |
| 更新日期： |
2023-06-06 |
广州思卓贸易有限公司
过滤器FA备件
带法兰垫片单独法兰 FA 20 1)
型号：FA20 006-0032
订货代码 ：FA20 006-0032
| 带法兰垫片单独法兰 FA 20 1) |
| 连接方式 |
型号 |
订货代码 |
| 3/4 in. 焊接 |
T |
006-1128 |
| G |
006-1129 |
| 1 in. 焊接 |
T |
006-1130 |
| G |
006-1131 |
| 11/8 in. 焊接 |
T |
006-1174 |
| G |
006-1175 |

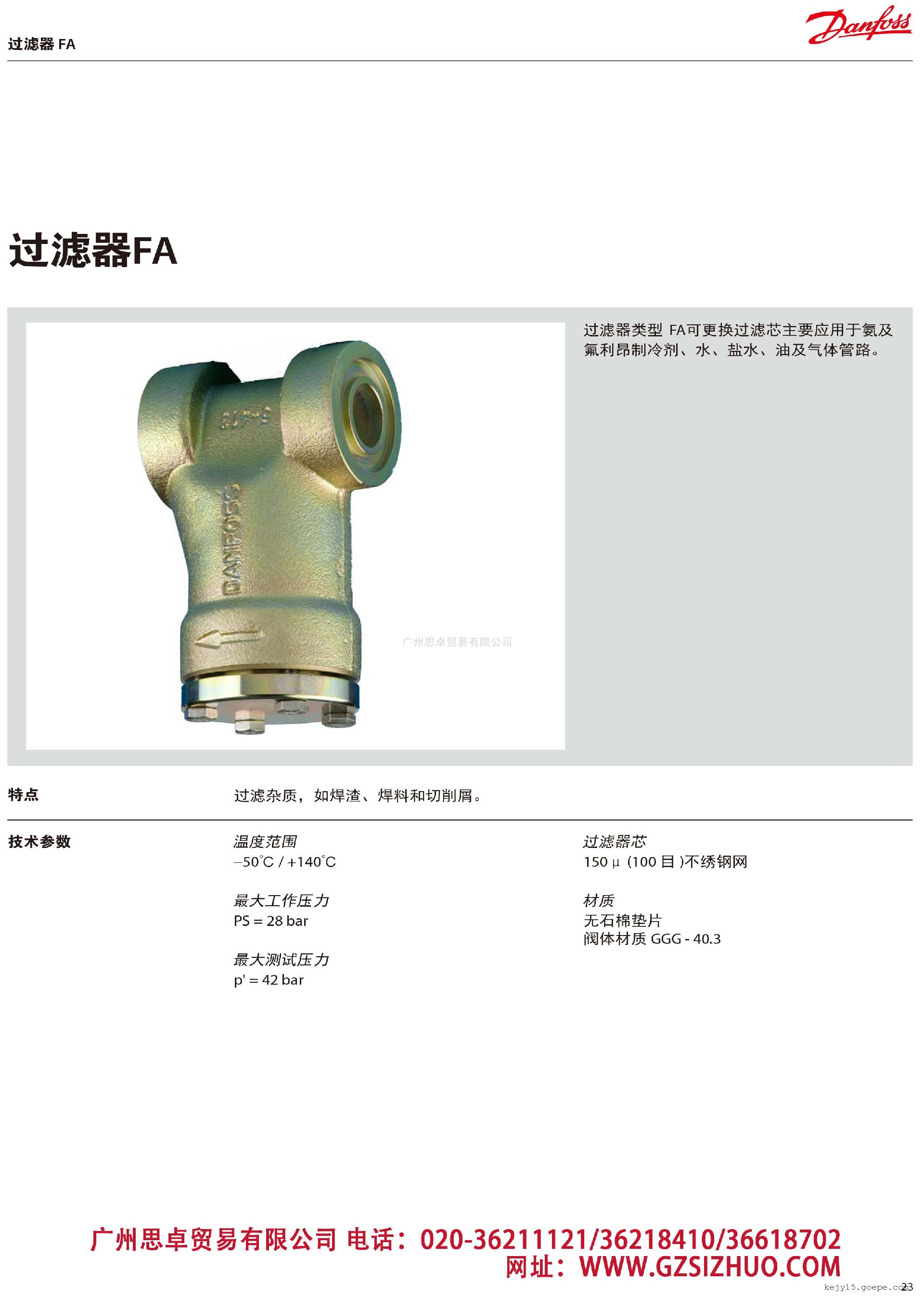

过滤器类型 FA可更换过滤芯主要应用于氨及 氟利昂制冷剂、水、盐水、油及气体管路。
特点
过滤杂质，如焊渣、焊料和切削屑。
技术参数
温度范围 −50℃ / +140℃
*大工作压力 PS = 28 bar
*大测试压力 p' = 42 bar
过滤器芯 150μ (100 目 )不绣钢网
材质 无石棉垫片 阀体材质 GGG - 40.3

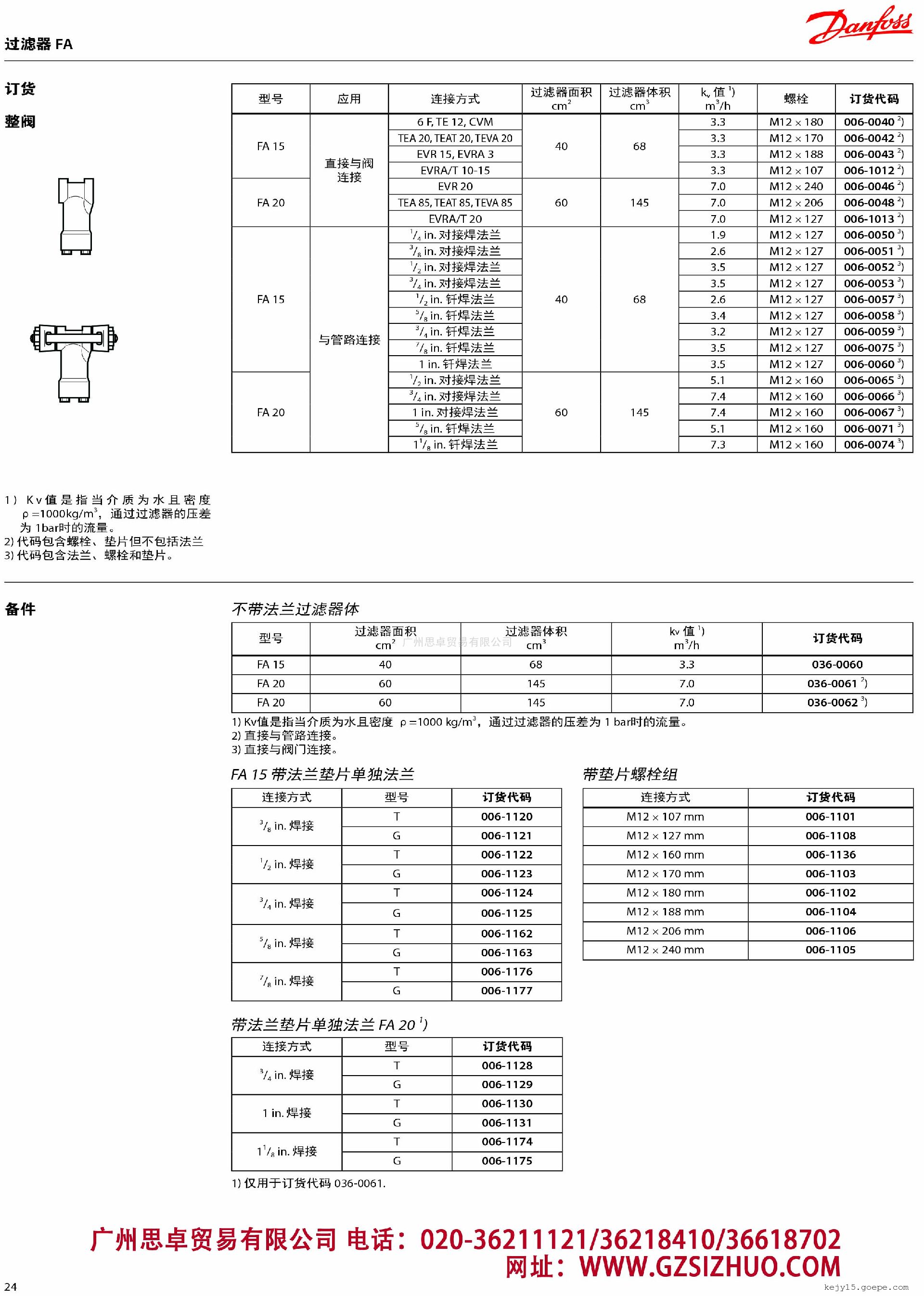

订货 整阀
| 型号 |
应用 |
连接方式 |
过滤器面积 cm2 |
过滤器体积 cm3 |
kv值 1) m3/h |
螺栓 |
订货代码 |
| FA 15 |
直接与阀连接 |
6 F, TE 12, CVM |
40 |
68 |
3.3 |
M12 × 180 |
006-0040 2) |
| TEA 20, TEAT 20, TEVA 20 |
3.3 |
M12 × 170 |
006-0042 2) |
| EVR 15, EVRA 3 |
3.3 |
M12 × 188 |
006-0043 2) |
| EVRA/T 10-15 |
3.3 |
M12 × 107 |
006-1012 2) |
| FA 20 |
EVR 20 |
60 |
145 |
7 |
M12 × 240 |
006-0046 2) |
| TEA 85, TEAT 85, TEVA 85 |
7 |
M12 × 206 |
006-0048 2) |
| EVRA/T 20 |
7 |
M12 × 127 |
006-1013 2) |
| FA 15 |
与管路连接 |
1/4 in. 对接焊法兰 |
40 |
68 |
1.9 |
M12 × 127 |
006-0050 3) |
| 3/8 in. 对接焊法兰 |
2.6 |
M12 × 127 |
006-0051 3) |
| 1/2 in. 对接焊法兰 |
3.5 |
M12 × 127 |
006-0052 3) |
| 3/4 in. 对接焊法兰 |
3.5 |
M12 × 127 |
006-0053 3) |
| 1/2 in. 钎焊法兰 |
2.6 |
M12 × 127 |
006-0057 3) |
| 5/8 in. 钎焊法兰 |
3.4 |
M12 × 127 |
006-0058 3) |
| 3/4 in. 钎焊法兰 |
3.2 |
M12 × 127 |
006-0059 3) |
| 7/8 in. 钎焊法兰 |
3.5 |
M12 × 127 |
006-0075 3) |
| 1 in. 钎焊法兰 |
3.5 |
M12 × 127 |
006-0060 3) |
| FA 20 |
1/2 in. 对接焊法兰 |
60 |
145 |
5.1 |
M12 × 160 |
006-0065 3) |
| 3/4 in. 对接焊法兰 |
7.4 |
M12 × 160 |
006-0066 3) |
| 1 in. 对接焊法兰 |
7.4 |
M12 × 160 |
006-0067 3) |
| 5/8 in. 钎焊法兰 |
5.1 |
M12 × 160 |
006-0071 3) |
| 11/8 in. 钎焊法兰 |
7.3 |
M12 × 160 |
006-0074 3) |
1) Kv值是指当介质为水且密度 ρ=1000kg/m3，通过过滤器的压差 为 1bar时的流量。
2) 代码包含螺栓、垫片但不包括法兰
3) 代码包含法兰、螺栓和垫片。
备件
| 不带法兰过滤器体 |
| 型号 |
过滤器面积 cm2 |
过滤器体积 cm3 |
kv 值 1) m3/h |
订货代码 |
| FA 15 |
40 |
68 |
3.3 |
036-0060 |
| FA 20 |
60 |
145 |
7 |
036-0061 2) |
| FA 20 |
60 |
145 |
7 |
036-0062 3) |
1) Kv值是指当介质为水且密度 ρ=1000 kg/m3，通过过滤器的压差为 1 bar时的流量。
2) 直接与管路连接。
3) 直接与阀门连接。
| FA 15 带法兰垫片单独法兰 |
| 连接方式 |
型号 |
订货代码 |
| 3/8 in. 焊接 |
T |
006-1120 |
| G |
006-1121 |
| 1/2 in. 焊接 |
T |
006-1122 |
| G |
006-1123 |
| 3/4 in. 焊接 |
T |
006-1124 |
| G |
006-1125 |
| 5/8 in. 焊接 |
T |
006-1162 |
| G |
006-1163 |
| 7/8 in. 焊接 |
T |
006-1176 |
| G |
006-1177 |
| 带垫片螺栓组 |
| 连接方式 |
订货代码 |
| M12 × 107 mm |
006-1101 |
| M12 × 127 mm |
006-1108 |
| M12 × 160 mm |
006-1136 |
| M12 × 170 mm |
006-1103 |
| M12 × 180 mm |
006-1102 |
| M12 × 188 mm |
006-1104 |
| M12 × 206 mm |
006-1106 |
| M12 × 240 mm |
006-1105 |
带法兰垫片单独法兰 FA 20 1) |
| 连接方式 |
型号 |
订货代码 |
| 3/4 in. 焊接 |
T |
006-1128 |
| G |
006-1129 |
| 1 in. 焊接 |
T |
006-1130 |
| G |
006-1131 |
| 11/8 in. 焊接 |
T |
006-1174 |
| G |
006-1175 |
1) 仅用于订货代码 036-0061.
